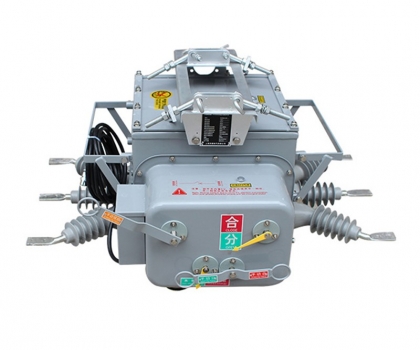

ZW20-12户外高压真空断路器

1. 概述

ZW20A-12/T1000(630)-25型户外高压交流真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器改进型产品。箱体采用了引进日本东芝公司VSP5的气体密封，防爆，绝缘结构技术，进出线导管也进行了密封性能改进,整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响，其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条主动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍：主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。所以，ZW20A-12型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。
ZW20A-12较ZW20-12还增加了过流保护，机构弹簧储能指示，并配备航空插座作二次电气连接，便于与智能化控制器相结合。
优良的电气和机构性能，使ZW20A-12型户外柱上真空断路器得到广泛的应用。主要用于开段，关合10kV电力系统的负荷电流及短路电流，适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求。
