FZN61-12三工位真空负荷开关

一、产品概述

• FZN61-12DG/630-20及FZN61-12DG/1250-25型户内交流高压小型化真空负荷开关是额定电压为12kV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。顶部配装隔离开关及底部接地开关的三工位小型化真空负荷开关，可以承受短路电流。

• FZRN61-12DG/200-31.5型交流高压小型化真空负荷开关熔断组合电器，是FZRN61-12DG小型化负荷开关与S□LAJ-12（XRNT口-10）高压限流式熔断器组合在一起的户内高压开关设备。它可以开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断电流，联合开断工作电流与全短路电流之间的任何电流，同时熔断器通过其撞击使负荷开关
分闸。

二、使用环境条件

• 周围空气温度 上限：+40℃, 下限：-30℃

• 海拔高度不超过1000m；海拔高度3000以上可定做

• 相对湿度：日平均值不大于95%，月平均值不大于90%；

• 地震烈度不超过8度；

• 无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

• 污秽等级：Ⅱ。

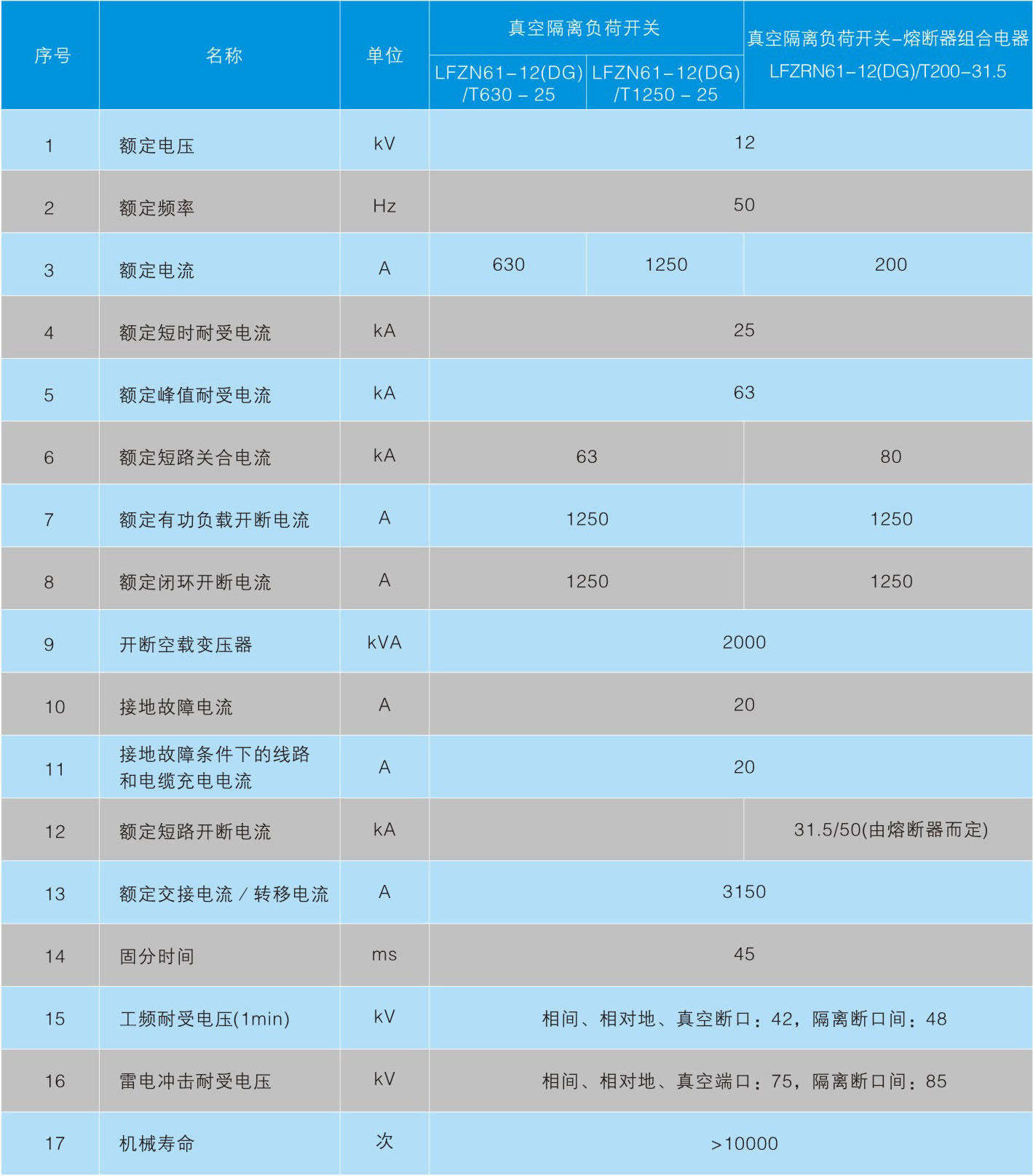

三、技术参数及性能

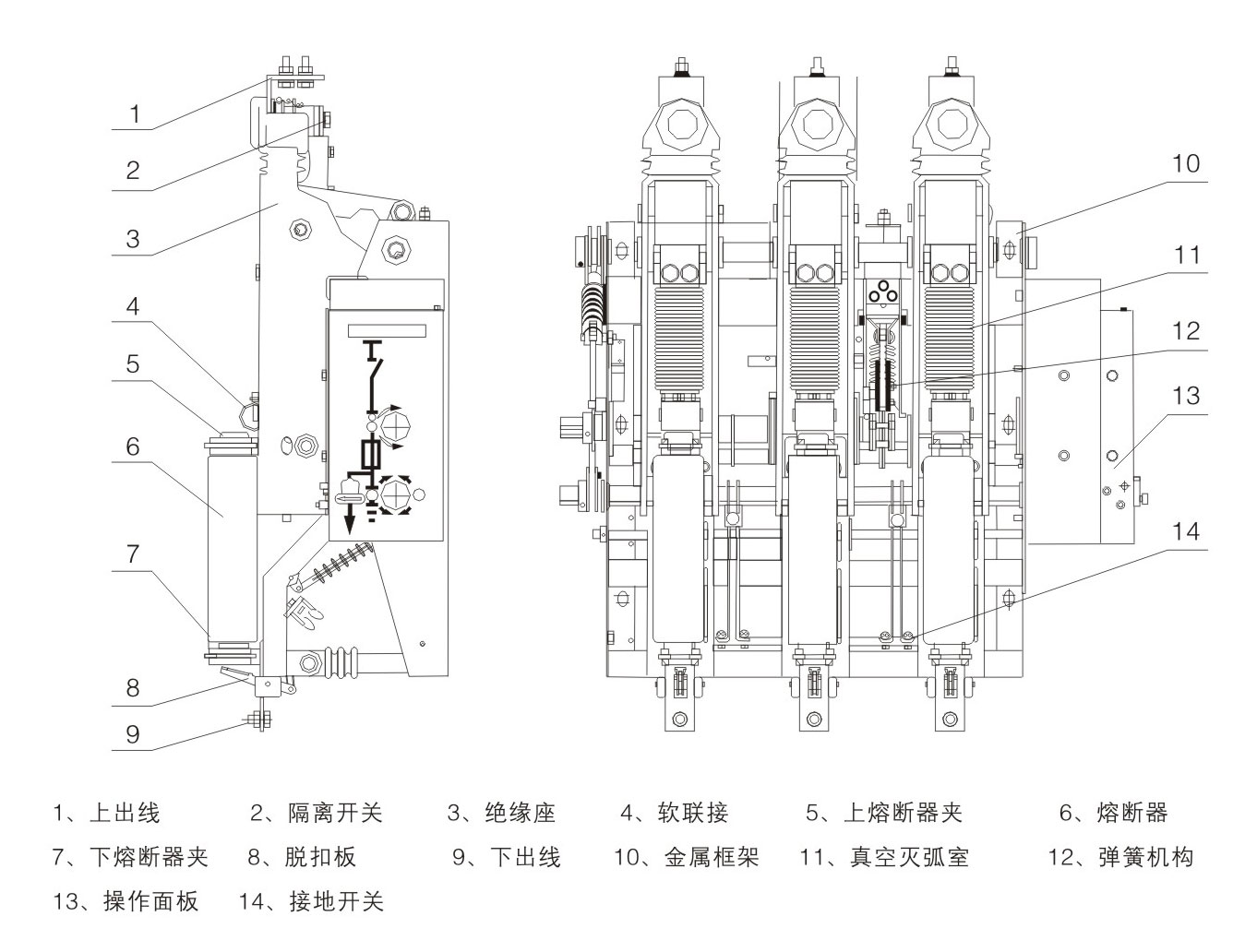

五、产品组装分析图

六、产品结构介绍

• 真空隔离负荷开关为模块式产品；框架结构，结构紧凑，集成了隔离开关、真空负荷开关、熔断器、接地开关为一体的高性能高压电器产品。

• 体积小：宽度在分合状态下：真空负荷开关宽度≤299mm。

• 参数高：真空负荷开关额定电流达1250A；组合电器额定电流达200A，可保护2000kVA的变压器。

• 进线隔离开关与接地开关联动，接地开关分开后则同一动作内进线隔离开关便合上。

• 旋转式隔离开关，分闸后具有可见的断口。

• 真空隔离负荷开关与隔离（接地）开关之间有机械联锁防止误操作。确保隔离开关合闸后方可合真真空负荷开关；真空负荷开关分闸后方可分闸隔离开关。

• 负荷开关可选装电操机构，为电动、手动两用，可实现远距离控制。

• 可选装辅助开关、分励及过流脱扣器。

• 真空负荷开关分合闸速度不受人力操作的大小影响。

• 防误机构满足成套高压设备”五防”的要求。

七、产品结构特点

• FZN61开关是一款模块化设计的产品，它集真空开关，隔离开关、接地开关、熔断器座、操作面板开关元件于一体，可选择电动操作、辅助接点。

• 旋转式隔离开关，分闸后具有明显的断口，隔离开关与接地开关属于联动操作，同时与真空开关、柜门之间的机械互锁也满足成套高压设备“五防”联锁要求。

• 尤其是面板操作孔内也增加“互锁”的联锁功能，使整个开关前后具有双重“五防”联锁功能。

• 开关体积小，宽度在分合状态下真空负荷开关宽度≤299mm，参数以真空负荷开关额定电流达1250A，组合电器额定电流达200A，可保护2000KVA的变压器。

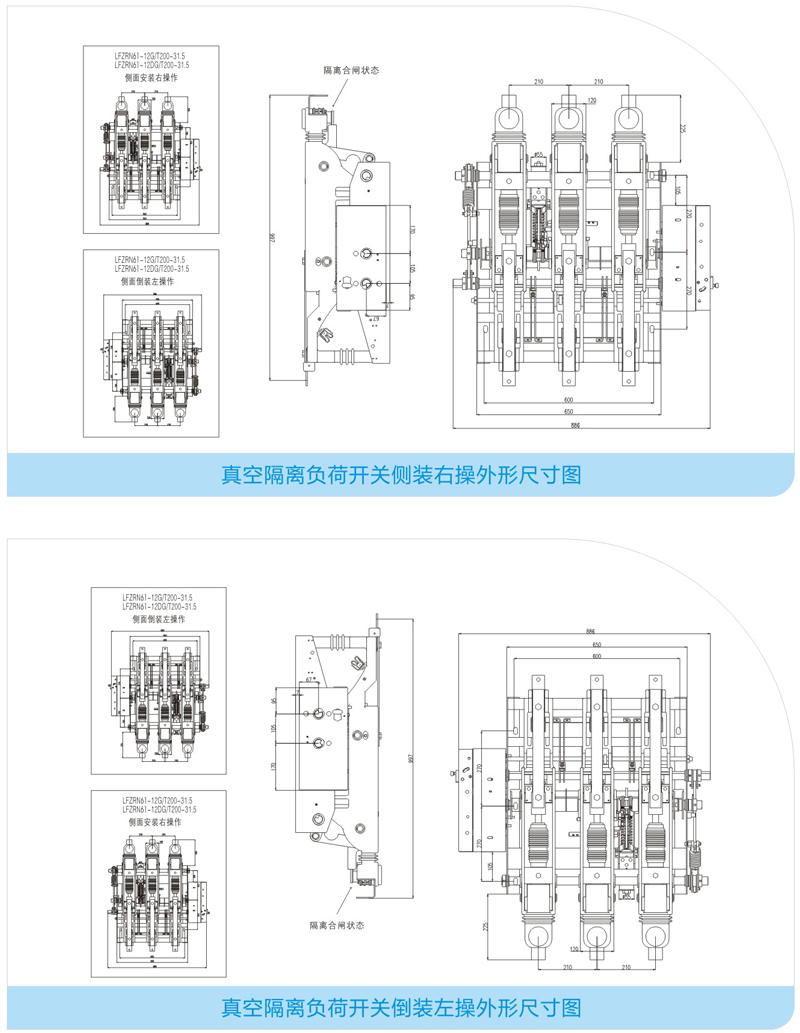

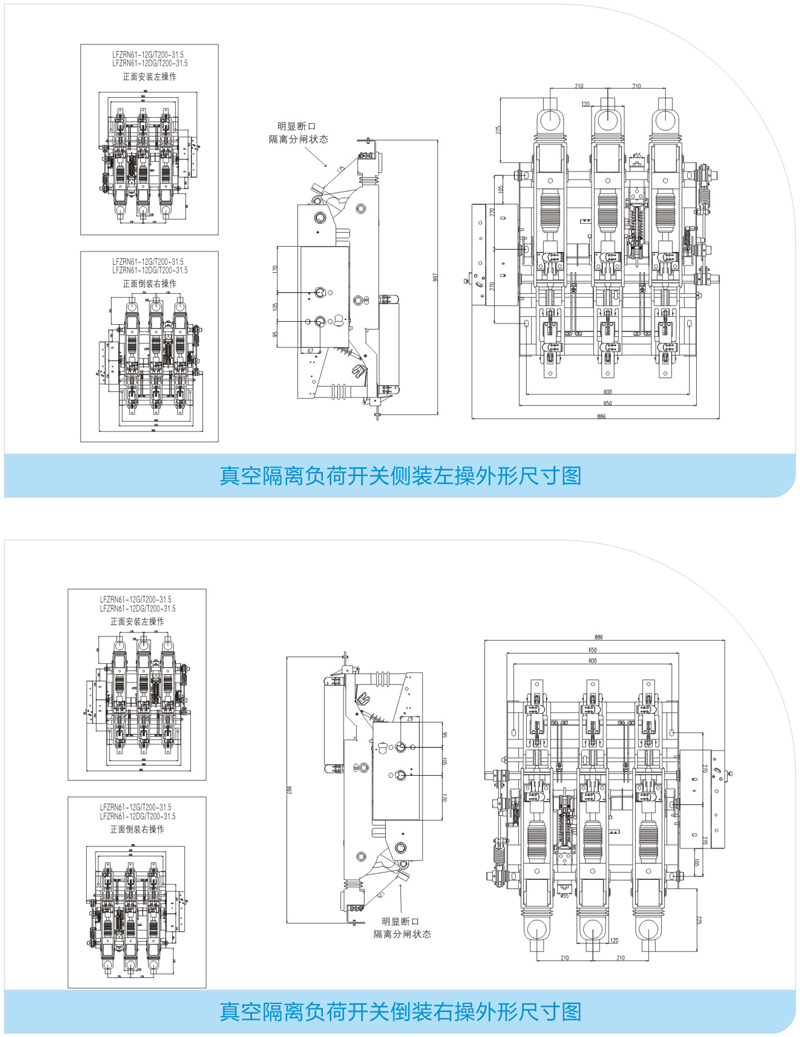

八、产品外形尺寸图

外形尺寸图（右操）

外形尺寸图（左操）

九、产品使用注意事项

• 参照1图的负荷开关操作指示牌，说明如下：

隔离开关与接地开关是联动的，隔离开关先分开后接地开关便合上；接地开关分开后隔离开关便合上。
开关分合闸操作后请从观察窗确认其各自分合闸状态。
• 负荷开关与接地开关的联锁
真空开关分闸后，隔离及接地开关才能操作。
隔离开关合闸（接地开关分闸）后，真空开关才能操作。
隔离开关分闸（接地开关合闸）后，才能解开柜门闭锁（打开柜门）。
关上柜门闭锁（柜门关上）后，接地开关才能分闸。
逆时针方向为关上柜门闭锁。
顺时针方向为打开柜门闭锁。
对熔断器撞击器或电压、电流脱扣器触发脱扣，需用操作手柄插入负荷开关操作孔内，逆时针转动至死点，使储能机构复位后，方可进重新合闸操作（电操开关自动复位）。
电操机构可完成合闸、分闸及分闸后储能机构自动复位。
真空开关分、合闸操作均由弹簧过死点释能推动，分、合闸速度不受操作者技能和操作力的大小的影响。

• 真空开关的操作
顺时针方向为合闸，合到位真空开关指示合。
逆时针方向为分闸，分到位真空开关指示分。
电操开关由合闸、分闸按钮进行电动操作。
• 隔离、接地开关的操作
顺时针方向为隔离开关分闸（接地开关合闸）。
逆时针方向为隔离开关合闸（接地开关分闸）。
B型柜门闭锁的操作

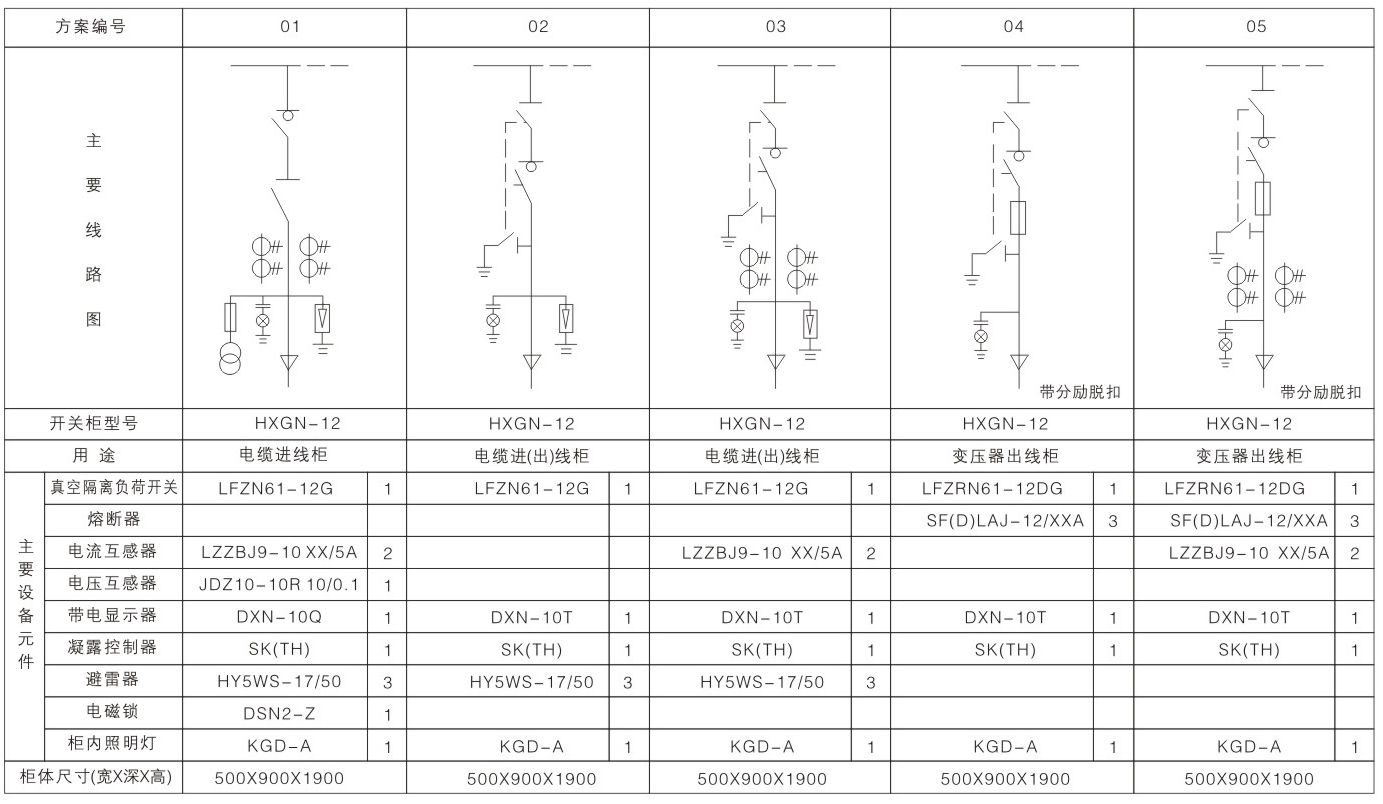

十、产品成套柜一次方案图

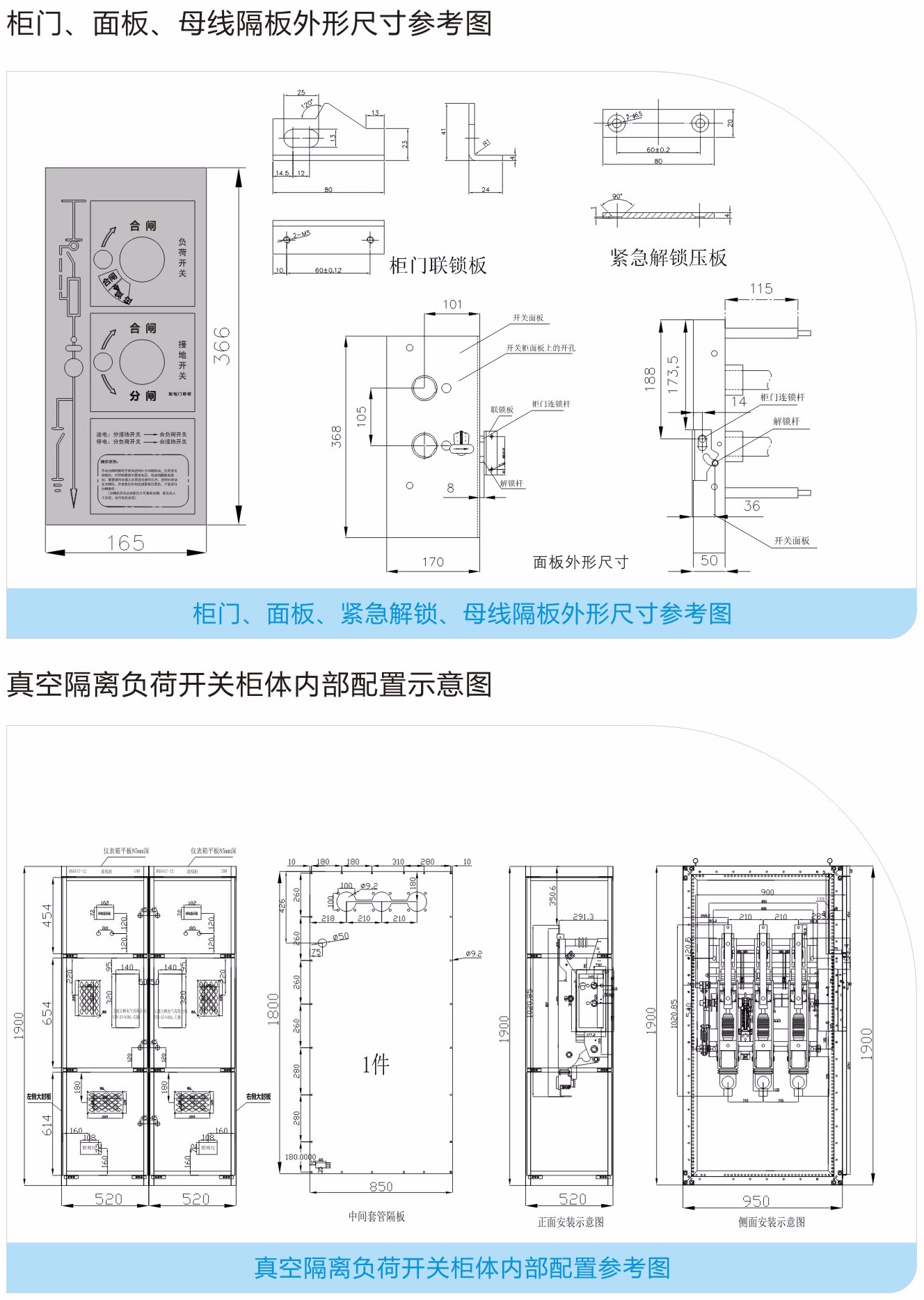

十一、成套柜柜体设计参考图

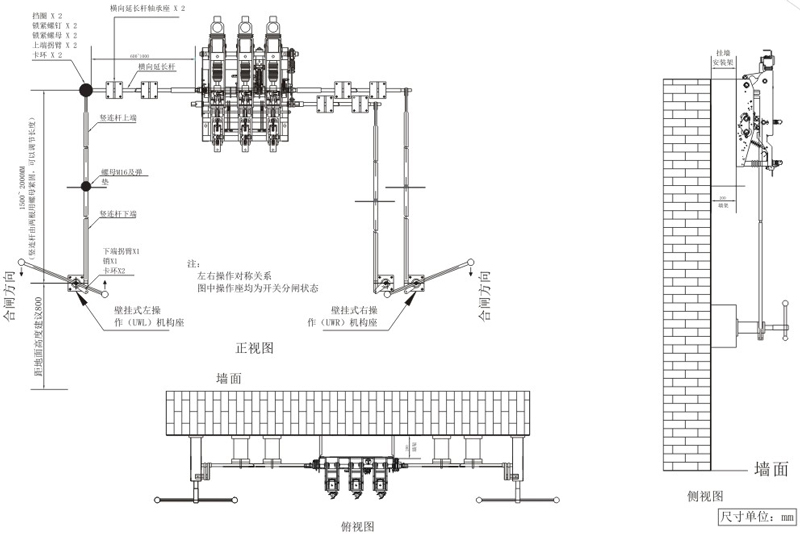

十二、产品挂墙式参考图

（挂墙式俯视详细图）
