复合式穿墙套管

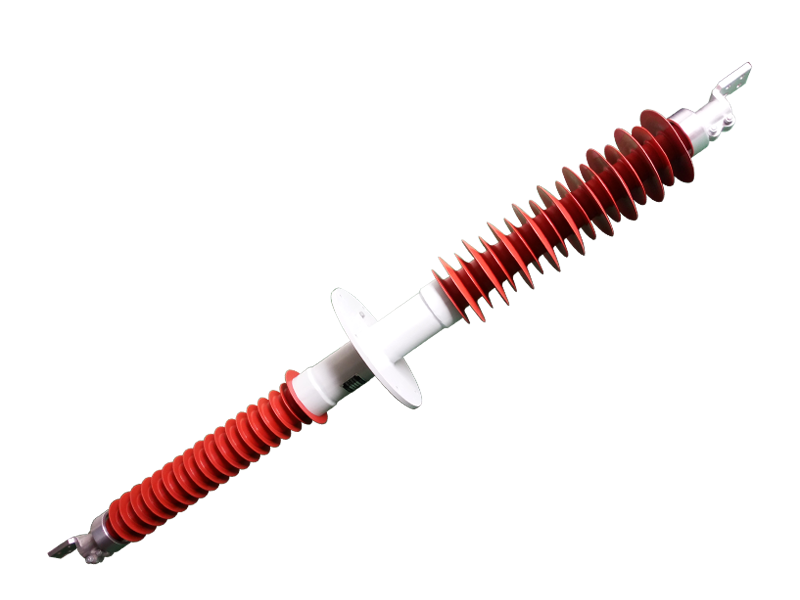

72.5KV硅橡胶复合高压穿墙套管

产品描述:

本产品是一种新型干式穿墙套管,套管体采用ERC高温加强型耐酸棒和先进的干式生产技术,产品性能稳定,局部放电量小,介质损耗小,产品免于维护,同时由于产品采用合理的设计结构,产品内部电场分布均匀,热稳定性能好,安全运行系数较高。另外产品外绝缘材料还采用电气性能,憎水性能和耐老化性能优异的高温硫化硅橡胶材料。因此,产品具有优异的耐污能力和防爆性能,在产品运输,安装等方面极为快捷方便,符合电力产品环保、无油化、小型化的发展趋势。是满足城乡高压电网改造要求的新一代产品

服务热线:021-39192068
立即咨询

产品概述

本产品是一种新型干式穿墙套管,套管体采用ERC高温加强型耐酸棒和先进的干式生产技术,产品性能稳定,局部放电量小,介质损耗小,产品免于维护,同时由于产品采用合理的设计结构,产品内部电场分布均匀,热稳定性能好,安全运行系数较高。另外产品外绝缘材料还采用电气性能,憎水性能和耐老化性能优异的高温硫化硅橡胶材料。因此,产品具有优异的耐污能力和防爆性能,在产品运输,安装等方面极为快捷方便,符合电力产品环保、无油化、小型化的发展趋势。是满足城乡高压电网改造要求的新一代产品。

主要技术参数(性能满足GB/T4109-1999)

产品型号

额定电压

额定电流

允许弯曲负荷(N

弯曲破坏负荷

雷电冲击耐受电压峰值

工频1min湿耐受电压有效值

介质损耗正切(%)

局部放电量最大值(PC)1.05ur

FCRG-10/200-630

12

200-630

625

1250

75

30

0.7

10

FCRG-10/800-4000

12

800-4000

625

1250

75

30

0.7

10

FCRG-24/400-4000

24

400-4000

625

1250

150

57

0.7

10

FCRG-35/630-4000

40.5

630-4000

625

1250

200

95

0.7

10

FCRG-66/630-2000

72.5

630-2000

625

1250

325

147

0.7

10

FCRG-110/630-2000

126

630-2000

625

1250

550

230

0.7

10

复合干式穿墙套管安装尺寸

产品型号

总长度(MM

户外绝缘距离(MM

户外最小爬电跟离(MM

户内绝缘距离(MM

户内最小爬电距离(MM

户内端最大长度(MM

安装法兰厚度(MM

安装法兰中心孔距(MM

安装法兰孔数(N)

接线端子孔距(MM

接线端子孔数(N)

FCRG-10/200-630

530

190

285

200

240

280

10

Φ90

4-Φ14

M16


FCRG-10/800-4000

570

190

420

200

240

370

10

Φ170

4-Φ18

40*40

4-Φ14

FCRG-10/800-3150高原型

760

210

440

210

430

470

10

Φ175

2-Φ18

40*40

4-Φ14

FCRG-24/400-4000

800

210

640

220

620

480

10

Φ170

4-Φ18

40*40

4-Φ14

FCRG-35/630-4000

1100

410

1140

370

780

580

12

Φ200

4-Φ18

40*40

4-Φ14

FCRG-35/630-4000高原型

1300

410

1140

370

780

680

12

Φ200

4-Φ18

40*40

4-Φ14

FCRG-66/630-2000

2100

710

2250

710

2200

1100

15

Φ350

6-Φ18

40*40

4-Φ14

FCRG-110/630-2000

3000

1150

3150

1150

3100

1520

15

Φ350

6-Φ18

40*40

4-Φ14



备注:2000A以上的套管长度加班加80MM,接线端子孔距为50*50

可根椐用户要求,生产特殊安装尺寸的产品
